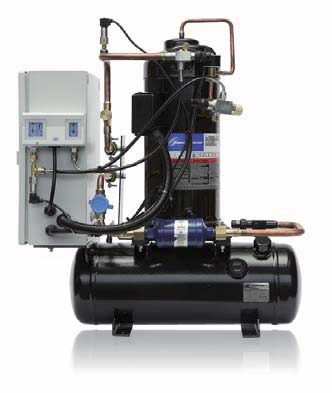

Ψυκτικές Μονάδες Copeland Digital Scroll

Η Copeland µε τον µηχανισµό Digital καινοτοµεί στην ψύξη..

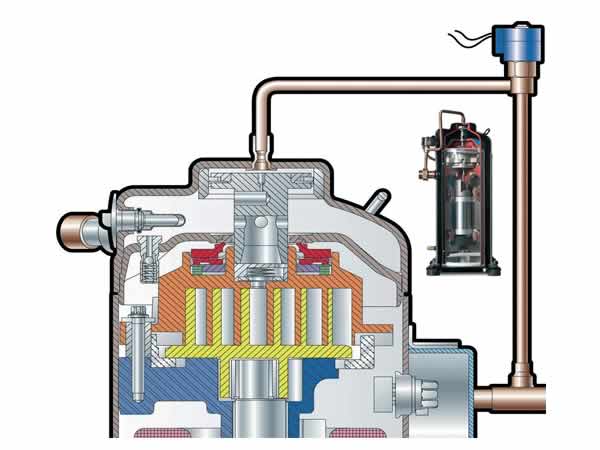

Με βάση τον μοναδικό σχεδιασµό Copeland Compliant Scroll ® , η ψηφιακή αυξοµείωση της λειτουργίας , βασίζεται σε έναν απλό µηχανισµό όπως φαίνεται στο πιο κάτω σχήµα.
Η ρύθµιση του φορτίου επιτυγχάνεται µε τον διαχωρισµό των δύο σπειρών αξονικά, για ένα µικρό χρονικό διάστηµα. Είναι µια απλή µηχανική λύση που επιτρέπει την ακριβή ρύθµιση της θερµοκρασίας και την αύξηση της απόδοσης του συστήµατος.
Η τεχνολογία Digital ScrollTM είναι µια λύση αυξοµείωσης η οποία µπορεί να ενσωµατωθεί σε οποιοδήποτε υπάρχων σύστηµα. Η εφαρµογή είναι γρήγορη και εύκολη , επειδή δεν απαιτούνται άλλα εξαρτήµατα. Για να γίνει ακόµα πιο εύκολη η λειτουργία του συστήµατος η Emerson Climate Technologies και ή Alco Controls έχουν σχεδιάσει και εξελίξει µια σειρά από όργανα για την λειτουργία του Digital Scroll .



Ακρίβεια ελέγχου και απόδοση


Η τεχνολογία Digital Scroll προσφέρει συνεχόµενη αυξοµείωση από το 10% έως το 100% του φορτίου χωρίς µεταβολή στον φάκελο λειτουργίας του συµπιεστή µε αποτέλεσµα οι πιέσεις και οι θερµοκρασίες να ελέγχονται καλύτερα. Στα δοκιµαστικά test µετρήθηκαν αποκλίσεις θερµοκρασίας της τάξης του +/-0,5 Κ. Περισσότερο σταθερή θερµοκρασία εξάτµισης έχει ως αποτέλεσµα την λιγότερη αφύγρανση των τροφίµων και την απώλεια βάρους.

Αξιοπιστία


Η επιστροφή του ψυκτικού υγρού στον συµπιεστή Digital Scroll TM είναι ανάλογη µε του κανονικού συµπιεστή scroll, ακόµα και σε χαµηλό φορτίο. Ο συµπιεστής Digital Scroll λειτουργεί πάντα µε την µέγιστη ταχύτητα του, χωρίς να ελαττώνει την ροή του λαδιού στον συµπιεστή. Το επίπεδο αξιοπιστίας του είναι στα ίδια υψηλά επίπεδα µε τους κανονικούς συµπιεστές scroll. Δεν προκαλείται υπερθέρµανσ

η στον κινητήρα ή θόρυβος στην εγκατάσταση.


Μηχανισµός Digital - Λειτουργία


H αυξοµείωση επιτυγχάνεται µέσω ενός χρονικού κύκλου βασισµένου στον έλεγχο PWM (Pulse Width Modulation) µιας µαγνητικής βαλβίδας ή οποία ενεργοποιεί ένα πιστόνι το οποίο είναι προσαρµοσµένο στην πάνω σπείρα. Αυτό το πιστόνι ενεργοποιείται από την πίεση του αερίου. Η µαγνητική ανοίγει για να επιτρέψει την επικοινωνία του θαλάµου αυξοµείωσης µε την αναρρόφηση µέσω

ενός εξωτερικού σωλήνα. Η πίεση κατάθλιψης από την κάτω µεριά του πιστονιού το σπρώχνει προς τα πάνω, µεταφέροντας µαζί του την πάνω σπείρα και δεν υπάρχει συµπίεση. Όταν η µαγνητική κλείνει αυξάνεται ή πίεση στον θάλαµο αυξοµείωσης. Μια µικρή οπή υπερχείλισης επιταχύνει την αύξηση της πίεσης. Η πάνω σπείρα κινείται προς τα κάτω στην κανονική της θέση και η συµπίεση επανέρχεται.


Χρονικός κύκλος

Η ισχύς του συµπιεστή ελέγχεται από την είσοδο της µαγνητικής ανάλογα µε τον χρόνο. Για παράδειγµα: για ένα χρονικό κύκλο 20 sec, αν η µαγνητική είναι ανοικτή για 10 sec και κλειστή για 10 sec, το φορτίο είναι 50%. Αν η µαγνητική κλείνει για 8 sec το φορτίο τότε γίνεται 40%
